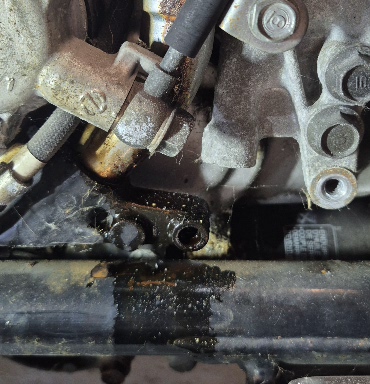

Waar kijk ik naar? Oliepompje? En zit de harde leiding geschoven in de zwarte behuizing onderin?


( cmsnl heb ik al bekeken maar daar staat wel één en ander maar in spiegelbeeld geloof ik en kom daar even geen wijs uit )

Hoi.

Het is de slave,cilinder van de koppeling.



Staat ook in het hand boek op mijn site.

Gr Hans Snel

Hans Snel schreef: ↑01 okt 2024, 07:58 Hoi.

Het is de slave,cilinder van de koppeling.



Staat ook in het hand boek op mijn site.

Gr Hans Snel

Aha er is daar een kleine lekkage. Kan het de koperenring van de bayonet aansluiting zijn of het pijpje wat niet goed afdicht ?( tweede pijltje-rechts ) . Voordat ik het ga demonteren wil ik dat ringetje in huis hebben

Hans Snel schreef: ↑01 okt 2024, 07:58 Hoi.

Het is de slave,cilinder van de koppeling.



Staat ook in het hand boek op mijn site.

Gr Hans Snel

het handboek ook inmiddels gedownload

Edit: de slave cylinder is dicht.

Hoi,

Daar zit gewoon een koper of messing afdicht ring tussen 2X een boven en een onder de slang koppeling.
Dit is gewoon bij de motorzaak te krijgen.
Het enige wat ik mis is de persbus om de slang bij de koppeling nu lijkt het als of de slang zo op de koppeling geschoven is.


Gr Hans Snel

Hans Snel schreef: ↑02 okt 2024, 07:10 Hoi,

Daar zit gewoon een koper of messing afdicht ring tussen 2X een boven en een onder de slang koppeling.
Dit is gewoon bij de motorzaak te krijgen.
Het enige wat ik mis is de persbus om de slang bij de koppeling nu lijkt het als of de slang zo op de koppeling geschoven is.


Gr Hans Snel

Hans ,
Ik heb gelukkig een voorraadje koperen en rubberen afdichtringen en ga rond 13:00 weer in het hok aan de hobby. Het lijkt er inderdaad op dat het pijpje van boven zo in het huisje in is geschoven. Ik heb al gemerkt dat er moeren en boutjes afbreken ( ondanks wd40 ) en wil dus niet teveel demonteren .....maar ga het wel proberen
Wederom dank voor de info

Laten we zeggen "voorlopig dicht"

Ohjee ...

De leiding die naar beneden loopt...achter/onder die slave cylinder ( chroom van twee naar één leiding ).....zijn dat koel/water leidingen die naar een waterpompje onderop ??

hoi,

Dat is inderdaad water.



gr Hans Snel

Hans Snel schreef: ↑03 okt 2024, 07:56 hoi,

Dat is inderdaad water.



gr Hans Snel

Waarom kan ik die tekening niet vinden op cmsnl ??

Met gefriemel,gefreubel en wd40 voor een hardnekkige imbus die niet meewerkte de buis toch losgekregen .O-ringen had ik nog en zelfs 18.3 x 2.3 nog in de doos...alleen bij het schoonmaken met een doekje verwonderde ik mij over het dunne metaal

Lassen gaat hierop beslist want daar is het metaal te fragiel voor ...ik kan mijn tig erg laag zetten maar dit durfde ik niet aan dus gekozen voor een voorlopige oplossing tot ik een vervanger heb die betaalbaarder is

Hoi,

De tekening zat niet bij de '84 deze is van een '86 en dat wist ik.
Mooie oplossing, je kan lassen dus waarom niet kopiëren in rvs en polijsten dan is het net chroom.
Ik zou wel 316 nemen.

Gr Hans Snel

Hans Snel schreef: ↑04 okt 2024, 07:31 Hoi,

De tekening zat niet bij de '84 deze is van een '86 en dat wist ik.
Mooie oplossing, je kan lassen dus waarom niet kopiëren in rvs en polijsten dan is het net chroom.
Ik zou wel 316 nemen.

Gr Hans Snel

Wellicht in de toekomst ( teveel hobbies en ander reparatiedingetjes )

Hoe wordt het waterpompje aangedreven.?

Ben voornemens er een pil in te gooien ivm nog steeds druppels lekkage op de plaats waar het leidinkje het pomphuis ingaat.
Handboek,cmsnl en het ook niet vinden van een goede exploded view gaven geen uitsluitsel.
